顶管是如何施工的

顶管施工是指在不开挖路面的情况下，用顶管机将管子送到指定的位置。它由工作坑、管道、千斤顶和后配套设备等四部分组成。工作坑是在地下修建一个埋设管道用的工作空间，一般深约3米，可以在开挖或套管内埋管，并需预留一定尺寸的备用空间以方便维修或其他用途。管道是工作坑内用钢管或钢筋混凝土管做的一种输送介质的管节（即通道）。它通过千斤顶把管子顶到预定位置后，接出水管（也称接户管）。管子穿过地表后，再由千斤顶把它顶进接收井内（也称接收管），使之与管外壁之间留有空隙，待地面人员到了接收井后，才能将管子接出或打开接户管接出地面。管道在地下连续掘进，是一个地下工程。由于管道一般埋在地下较深的地方（多为3米~20米），所以施工过程中不会破坏地面交通和管线等建筑物。

顶管机施工示意图

一、顶管施工流程

1、工作坑（接收坑）的平面位置及标高，应经设计人员批准，并提供有关部门检查。

2、先测量管底标高，用钢尺测量管底标高，后设计计算千斤顶型号及布置位置。

3、测量校正并经设计人员同意后方可施工。

4、顶进前准备工作。对顶进过程中所需的工作坑、接收井、防水围堤及设备等进行检查，经同意后方可顶进。检查合格后方可使用。

5、正式顶管前，应作顶管试验，以验证机具设备的完好性和顶管操作是否符合设计要求或规范要求，并作好记录和总结。

6、正式顶进前应确认管道轴线和高程是否符合设计要求或规范要求，若有疑问时应及时调整与校核。

7、顶进过程中应注意测量仪表及控制系统的正常工作状态以及千斤顶的油量，以保证顶力等方面的正常使用。

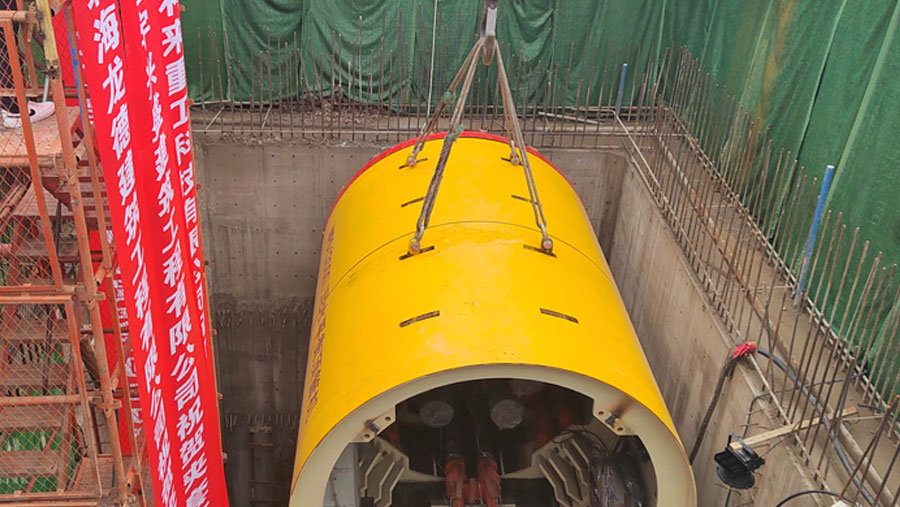

顶管机吊装

二、顶管施工注意事项

1、顶管施工过程中，须注意，地面不得出现裂缝、隆起及下沉现象。

2、顶进过程中，应加强观察顶进方向和顶管线路的偏差，以便及时发现问题。

3、工作井周围地面应有一定的安全距离，工作井周围3米以内不得堆放重物及杂物，以防顶管过程中对建筑物造成破坏。

4、为防止因管道出现误差而造成质量事故，须严格控制好管道的轴线。顶管过程中如发现偏差过大时，应停止顶进，采取相应措施后方可继续顶进。

5、在使用千斤顶时必须注意安全，一旦发生事故也应立即采取措施。

6、在进行顶管施工之前，应认真分析地表情况和地下管线状况；应有可靠的技术措施保证设备正常运行；避免因设备故障而造成事故。

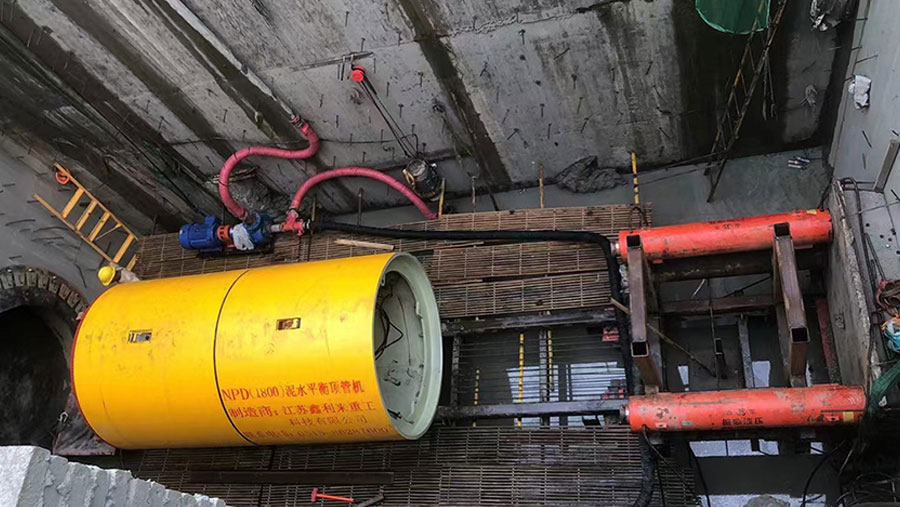

顶管机始发

三、施工时如何排泥浆？

当管子接近井底时，由于水压和泥浆的作用，会在管道内产生水锤现象，水锤压力和水动力是两个相反的作用，它将会破坏混凝土管壁。同时使套管变形或松动，以致破坏管子。为避免破坏管外混凝土，在穿越土层时，应先钻出一个泥浆槽，然后将泥浆泵送入水中。当泥浆排完后进行封堵。泥浆的主要作用是：使混凝土有一定的粘结能力；使顶进中的阻力减小；阻止地下水的侵蚀；防止混凝土碳化、降低混凝土的抗拉强度和抗弯强度；防止管子塌孔；在地下水位以下增加了一个工作坑并使管子容易检查和维修等。顶管机有自动纠偏系统时可以保证顶管中管节同步、均布、同步顶进。一般来说，通过排泥使管道内形成一种一定厚度的泥皮来阻止水流入管内，泥皮可有效地将管道与土壤隔开。当管内出现一定厚度的泥皮时就可以停止顶进了。
