顶管穿越过程中如何做好分阶段控制扰动?

上一篇我们已经说明，顶管顶进施工时地面纵向隆沉曲线大致可以划分为4个阶段，即：前期波动阶段、隆起阶段、施工期沉降阶段和后期沉降阶段，见施工阶段地表变形状况图

施工阶段地表变形状况图

1.前期波动阶段

当顶管机头距离测点大约100m，通过实测数据可知，测点位置的地面沉降就会开始产生微小的波动。一般顶管正常施工时，顶进速度大约为l5m/，所以从时间角度计算该阶段开始于距离测点大约还有一周的时间。

该阶段的隆沉量变化范围大概在-2mm~+lmm。

2.隆起阶段

随着顶管机头逐渐靠近测点，测点位置处地面开始出现比较明显的隆起，该阶段大概开始于顶管机头距离测点位置50m，从时间角度考虑，大概在到达测点前3d开始进入隆起阶段。

该阶段的隆起量变化范围大概在0~十5mm

3.施工期沉降阶段

当顶管机头接近并最终到达测点位置处，此时的地面隆起值达到最大值，随后便开始进入沉降阶段，该阶段持续25~30d，即顶管机头离开测点位置400m左右。

该阶段还可以细分为两部分：

A.顶管机头穿过测点后的20d时间，即离开测点250~300m范围内，地面沉降速度较快，曲线上反映为斜率较大。该阶段的沉降量大概在10mm。

B.在这之后的5~10d，沉降速率逐渐放缓，即曲线的斜率逐渐减小。该阶段的沉降量大概在3mm。

4.后期固结沉降阶段

当顶管线路贯通后，由于在施工过程中土体受到扰动以及孔隙水压力消散，施工后期会产生主固结沉降与土体骨架蠕变产生的次固结沉降。但是，由于在施工后要进行二次注

浆换填，如果二次注浆效果良好，这部分沉降是很小的。上海地区的经验表明：后期沉降持续的时间较长，一般与地层性质，施工期受扰动情况等多方面因素有关，一般而言，会持续2~3个月时间，多的甚至可达半年到一年左右。

该阶段的变化量与多种因素相关，变化范围较大。

结合前面提出的控制标准，以及目前顶管施工的控制水平，提出如下的顶管施工过程中分阶段控制标准，见顶管施工过程中分阶段控制标准表。

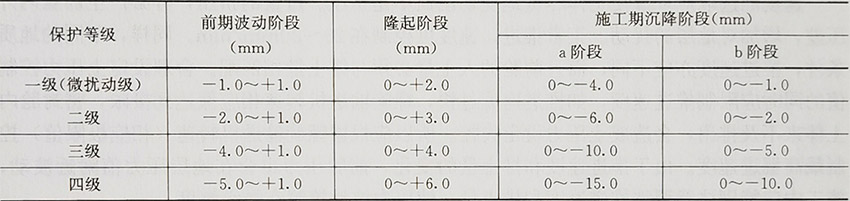

顶管施工过程中分阶段控制标准表

注：以上数值均为该阶段的增量数值，而非累计数值。
